BA系列交流電流傳感器
BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，將其隔離變換為標準的直流信號輸出。應用范圍：
應用于工業自動化領域。訂貨范例：
具體型號：BA10-AI/I| 技術參數 | 指 標 | ||
| 輸入信號 | BA05-AI 測量范圍 AC 0～(0.5～10)A | ||
| BA10-AI 測量范圍 AC 0～(8～50)A | |||
| BA20-AI 測量范圍 AC 0～(40～200)A | |||
| BA50-AI 測量范圍 AC 0～(60～600)A | |||
| BA50L-AI 測量范圍 AC 0～(0.1～1)A | |||
| 輸 出 | 標稱值 | DC4～20mA、DC0～20mA、DC1～5V、DC0～5V | |
| 過載保護 | 最大輸出 ≤ 滿度的135% | ||
| 負載電阻 | 輸出為電壓時≥1000Ω；輸出為電流時：≤400Ω | ||
| 紋波分量 | 輸出信號中的交流成分 ≤ 滿度的1% | ||
| 工作電源 | DC12V 允許范圍10～15V | ||
| DC24V 允許范圍18～30V | |||
| 功耗 | ≤1W | ||
| 耐壓強度 | 輸入與輸出及電源之間允許AC2000V工頻耐壓 | ||
| 精度等級 | 0.5 | ||
| 溫度漂移系數 | ≤200ppm | ||
| 響應時間 | 平均值≤350mS 真有效值≤100mS | ||
| 安裝方式 | TS35mm導軌安裝，或用螺釘固定在柜體上 | ||
| 環境 | 溫 度 | 工作：-25~+70℃；存貯：-40~+80℃ | |
| 濕 度 | ≤90%RH，不結露，無腐蝕性氣體場所 | ||
| 海 拔 | ≤2500m | ||

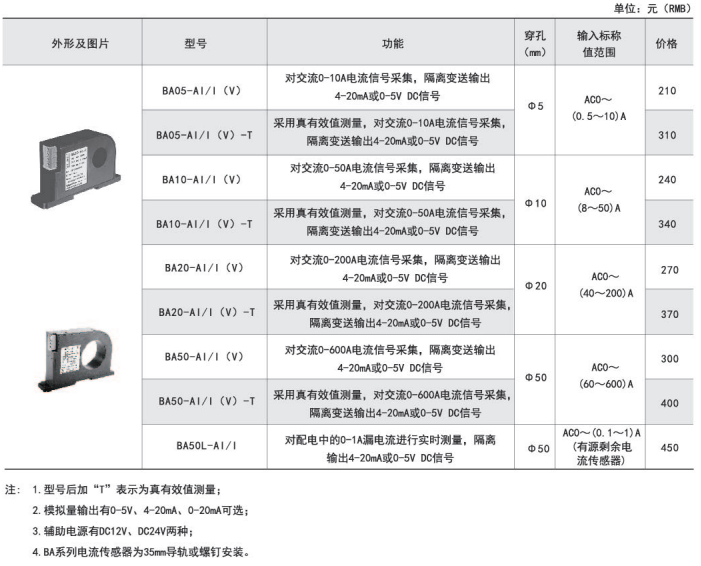

| 型號 | 功能 | 穿孔 | 輸入標稱值范圍 |
| BA05-AI/I（V） | 對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ5 | AC0～(0.5～10)A |
| BA05-AI/I（V）-T | 采用真有效值測量，對交流0-10A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA10-AI/I（V） | 對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ10 | AC0～(8～50)A |
| BA10-AI/I（V）-T | 采用真有效值測量，對交流0-50A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA20-AI/I（V） | 對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ20 | AC0～(40～200)A |
| BA20-AI/I（V）-T | 采用真有效值測量，對交流0-200A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA50-AI/I（V） | 對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | Φ50 | AC0～(60～600)A |
| BA50-AI/I（V）-T | 采用真有效值測量，對交流0-600A電流信號采集，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BA50L-AI/I | 對配電中的0-1A漏電流進行實時測量，隔離輸出4-20mA或0-5V DC信號 | Φ50 | AC0～(0.1～1)A（有源剩余電流傳感器） |

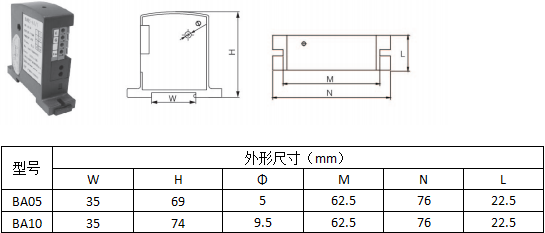

BA05、10電流傳感器外形及穿孔尺寸

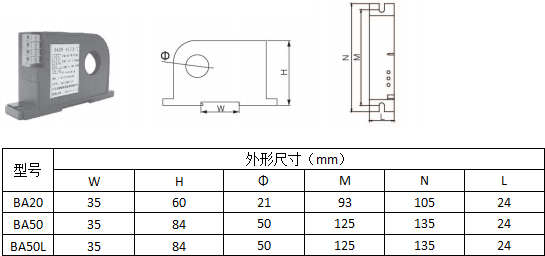

BA20、50、50L電流傳感器外形及穿孔尺寸
